اختلافات و تمایزهای فیوز فتوولتائیک

I. مقدمه

فیوزهای فتوولتائیک (PV) مؤلفه های مهمی در اطمینان از ایمنی و محافظت از سیستم های قدرت فتوولتائیک هستند. آنها از مدارها در برابر شرایط بیش از حد محافظت می کنند و به جلوگیری از آسیب به سیستم و اطمینان از قابلیت اطمینان طولانی مدت کمک می کنند. مواد مورد استفاده در ساخت فیوزهای فتوولتائیک به طور قابل توجهی بر عملکرد آنها تأثیر می گذارد ، از جمله رتبه فعلی ، تحمل دما و زمان پاسخ.

در این مقاله ، تفاوت های بین مواد مورد استفاده در فیوزهای فتوولتائیک ، تأثیر این مواد بر عملکرد فیوز و نحوه انتخاب فیوز مناسب برای کاربردهای مختلف را بررسی خواهیم کرد. علاوه بر این ، ما محصولات را ازشرکت فیوز ژجیانگ گلکسی ، آموزشی ویبولیتینو مرجع بین المللی شناخته شده استIECاستانداردهای محافظت از فیوز.

ii. مواد اصلی مورد استفاده در فیوزهای فتوولتائیک

(الف) مواد عنصر فیوز

1. سیم سیلیور

○ ویژگی ها:نقره هدایت الکتریکی برتر ، مقاومت کم و یک نقطه ذوب متوسط را ارائه می دهد. برای برنامه های با جریان بالا که نیاز به زمان پاسخ سریع دارند ایده آل است.

برنامه های کاربردی:فیوزهای سیم نقره به ویژه برای نیروگاههای PV متمرکز در مقیاس بزرگ مناسب هستند ، جایی که قابلیت اطمینان بالا و حداقل خرابی ضروری است.

محصول مثال:درفیوز پر سرعت YRS94FAازشرکت فیوز ژجیانگ گلکسی ، آموزشی ویبولیتیناز مواد پیشرفته برای محافظت در سرعت بالا در سیستم های PV در مقیاس بزرگ استفاده می کند. این فیوز برای 700 ولت و 400a دارای امتیاز است تا به طور موثر اضافه بار جریان بالا و مدارهای کوتاه را انجام دهد.

about در مورد فیوز پر سرعت YRS94FA بیشتر بدانید

2. سیم محکم

○ ویژگی ها:مس یک جایگزین مقرون به صرفه برای نقره است و هدایت خوبی را ارائه می دهد ، اگرچه در محیط های درجه حرارت بالا بیشتر مستعد اکسیداسیون است.

برنامه های کاربردی:فیوزهای سیم مسی معمولاً در سیستم های PV توزیع شده مانند بام مسکونی خورشیدی مورد استفاده قرار می گیرند ، جایی که محیط الکتریکی شدیدتر است.

سیم Alloy (به عنوان مثال ، آلیاژ قلع و بیسموت)

○ ویژگی ها:آلیاژها مانند قلع و بیسموت کنترل دقیق بر نقاط ذوب و رتبه بندی های فعلی را ارائه می دهند و آنها را برای محافظت از الکترونیکی حساس ایده آل می کند.

برنامه های کاربردی:این فیوزها به طور گسترده ای در اینورترهای فتوولتائیک مورد استفاده قرار می گیرند ، که در آن باید محافظت دقیق و جمع و جور باشد.

(ب) مواد عایق

1.Ceramic

○خصوصیات:سرامیک مقاومت عالی در دمای بالا ، استحکام مکانیکی و خواص عایق الکتریکی برتر را فراهم می کند.

○برنامه ها:فیوزهای عایق سرامیکی به طور معمول در سیستم های PV با ولتاژ بالا استفاده می شوند ، جایی که یکپارچگی عایق در شرایط شدید بسیار مهم است.

2. الیاف شیشه ای

○خصوصیات:فیبر شیشه ای مقاومت در برابر حرارت ، انعطاف پذیری و سهولت پردازش به شکل های مختلف را ارائه می دهد.

○برنامه ها:فیبر شیشه ای معمولاً در هر دو ماده خارجی و عایق داخلی فیوزهای PV استفاده می شود.

3. پلاستیک (به عنوان مثال ، پلاستیک پلی استر و مهندسی)

○خصوصیات:پلاستیک ها کم هزینه هستند ، عایق الکتریکی خوبی را ارائه می دهند و برای محیط های متوسط درجه حرارت مناسب هستند.

○برنامه ها:فیوزهای عایق پلاستیک برای کاربردهای کم هزینه مانند سیستم های PV مسکونی ایده آل هستند.

iii تفاوت عملکرد فیوزهای فتوولتائیک بر اساس مواد

(الف) عملکرد الکتریکی

1. ویژگی های تقویت

fus های سیم نقره ای بسیار پاسخگو هستند و در صورت داشتن یک مدار کوتاه می توانند به سرعت ضربه بزنند و از سیستم در برابر آسیب بیشتر محافظت می کنند.

فیوزهای سیم Oalloy ، مانند آنهایی که از قلع و بیسموت ساخته شده اند ، امکان کنترل دقیق تری بر موقعیت های اضافه بار را فراهم می کنند و محافظت دقیقی را ارائه می دهند.

2. ولتاژ و جریان

fus های عایق سرامیکی به طور معمول دارای امتیاز ولتاژ بالاتری نسبت به فیوزهای عایق پلاستیک هستند و آنها را برای کاربردهای ولتاژ بالا مناسب می کند. درفیوز با سرعت بالا yrs93fبا امتیاز 700 ولت و 150A ، برای محافظت در برابر مدارهای کوتاه و اضافه بار در سیستم های PV طراحی شده است.

○در مورد فیوز پر سرعت YRS93F بیشتر بدانید

(ب) عملکرد حفاظت حرارتی

1. مقاومت در برابر دما

fus های عایق سرامیکی می توانند بدون از دست دادن یکپارچگی ، دمای بالاتر را تحمل کنند و آنها را برای استفاده در تاسیسات PV بزرگ و ولتاژ بالا ایده آل می کنند.

fus های عایق پلاستیک ممکن است در دماهای بالاتر تغییر شکل دهند و خصوصیات عایق آنها را به خطر بیاندازند.

2. اتلاف را گرم کنید

○ فیوزهای موجود در محفظه های فلزی باعث اتلاف گرمای بهتری می شوند و به جلوگیری از گرمای بیش از حد کمک می کنند. به عنوان مثال ،فیوز با سرعت بالا yrs92f، دارای امتیاز برای 700 ولت و 100a ، برای حفظ عملکرد پایدار حتی در شرایط اضافه بار طراحی شده است.

○در مورد فیوز پر سرعت YRS92F بیشتر بدانید

IV سناریوهای کاربردی بر اساس تفاوتهای مادی

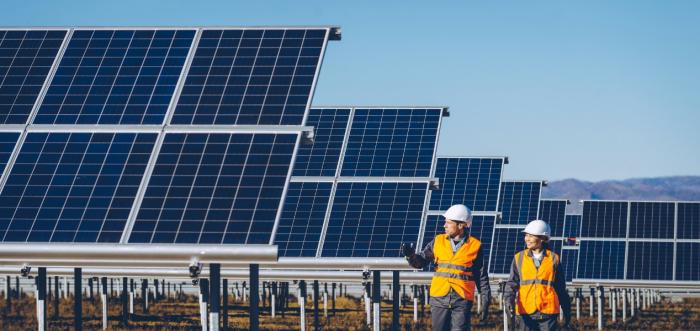

(الف) نیروگاههای متمرکز فتوولتائیک

●الزامات:ظرفیت بالای کنترل جریان بالا ، قابلیت اطمینان طولانی مدت و حداقل خرابی.

●مواد توصیه شده:عناصر سیم نقره ای جفت شده با عایق سرامیکی برای سیستم های PV در مقیاس بزرگ که به ولتاژ بالا و مقاومت دما نیاز دارند ایده آل هستند.فیوز پر سرعت YRS94FAیک انتخاب عالی برای نیروگاه های بزرگ PV است.

(ب) سیستم های فتوولتائیک توزیع شده (به عنوان مثال ، خورشیدی پشت بام)

●الزامات:مقرون به صرفه بودن ، قابلیت اطمینان و سازگاری با شرایط مختلف محیطی.

●مواد توصیه شده:عناصر سیم مسی همراه با فیبر شیشه ای یا عایق پلاستیکی با کارایی بالا ، تعادل بین عملکرد و هزینه را فراهم می کند و آنها را برای سیستم های PV تجاری مسکونی یا کوچک ایده آل می کند.

ج) اینورترهای فتوولتائیک و تجهیزات حساس

●الزامات:محافظت دقیق برای اجزای حساس ، اندازه جمع و جور و پاسخ اضافه بار دقیق.

●مواد توصیه شده:عناصر سیم آلیاژ ، مانند قلع-بیسموت ، جفت شده با عایق سرامیک یا فیبر شیشه ای ، برای کاربردهای اینورتر که در آن حفاظت دقیق لازم است ایده آل هستند.

استانداردهای V. IEC برای فیوزهای فتوولتائیک

هنگام انتخاب فیوزهای فتوولتائیک ، اطمینان از دیدار با آنها ضروری استIECاستانداردها ، که ایمنی و عملکرد مورد نیاز فیوزهای مورد استفاده در سیستم های برقی ، از جمله برنامه های PV را تعیین می کند.

1.IEC 60269-1:این استاندارد قوانین کلی برای فیوزها ، از جمله عملکرد ، ساخت و ساز و آزمایش را تشریح می کند. برای اطمینان از ایمنی و عملکرد فیوزها در برنامه های مختلف از جمله سیستم های فتوولتائیک ضروری است.

○درباره IEC 60269-1 بیشتر بدانید

2.IEC 60269-2:الزامات مربوط به فیوزهای ولتاژ کم را برای استفاده در تاسیسات الکتریکی و تجهیزات ، که شامل سیستم های فتوولتائیک است ، مشخص می کند. این تمرکز بر محافظت در برابر مدارهای کوتاه و اضافه بار است.

○درباره IEC 60269-2 بیشتر بدانید

3.IEC 60947-3:الزامات مربوط به قطع ارتباطات ، اتصال دهنده های سوئیچ و فیوزهای مورد استفاده در مدارهای الکتریکی را تعریف می کند. برای اطمینان از عملکرد قابل اعتماد در سیستم های PV ، به ویژه برای اهداف محافظت و انزوا بسیار مهم است.

○درباره IEC 60947-3 بیشتر بدانید

4.IEC 61730:دستورالعمل هایی را برای طراحی و آزمایش ماژول های فتوولتائیک ، از جمله مکانیسم های حفاظت مورد نیاز ، مانند فیوزها ، برای اطمینان از ایمنی و ماندگاری سیستم های PV ارائه می دهد.

○درباره IEC 61730 بیشتر بدانید

vi پایان

مواد مورد استفاده در فیوزهای فتوولتائیک - چه نقره ای ، مس یا آلیاژها - به طور مستقیم بر عملکرد الکتریکی و حرارتی آنها تأثیر می گذارد و انتخاب فیوز مناسب برای هر کاربرد خاص ضروری است. مواد سرامیکی ، فیبر شیشه ای و عایق پلاستیکی هر یک مزایای مشخصی را برای محیط های مختلف عملیاتی ارائه می دهند.

با درک ویژگی های عملکرد هر ماده و پایبندی به تأسیسIECاستانداردها ، طراحان سیستم و اپراتورها می توانند اطمینان حاصل کنند که سیستم های فتوولتائیک آنها به خوبی محافظت می شود و کارآمد عمل می کند. برای کسانی که به دنبال راه حل های فیوز قابل اعتماد هستند ،شرکت فیوز ژجیانگ گلکسی ، آموزشی ویبولیتینمحصولات برتر مانندyrs94fa ، yrs93fوتفیوزهای پر سرعت yrs92f، هر یک برای پاسخگویی به خواسته های سختگیرانه سیستم های نوین فتوولتائیک طراحی شده اند.
