فیوز پرسرعت با بدنه مربعی چیست و چرا برای محافظت از نیمه هادی ها مهم است

در سیستم های الکتریکی مدرن، حفاظت از الکترونیک قدرت حساس بیش از هر زمان دیگری اهمیت دارد. دستگاه هایی مانند اینورترها، مبدل ها، سیستم های شارژ EV و درایوهای صنعتی به شدت به اجزای نیمه هادی مانند IGBT ها، SCR ها، ماسفت ها و دیودها متکی هستند. حتی یک رویداد اضافه جریان کوتاه می تواند به طور دائم به این قطعات گران قیمت آسیب برساند.

A Squفیوزهای سرعت بالا بدن هستندبه طور خاص طراحی شده است تا به شدت به جریان های خطا پاسخ دهد و دستگاه های نیمه هادی را از خرابی فاجعه بار محافظت کند. این فیوزها به طور گسترده در سیستم های انرژی تجدیدپذیر، زیرساخت خودروهای الکتریکی، اتوماسیون صنعتی و تجهیزات تبدیل نیرو استفاده می شوند.

این راهنما همه چیزهایی را که باید در مورد فیوزهای پرسرعت با بدنه مربعی بدانید را بررسی می‌کند - از جمله اصول کار، ویژگی‌های کلیدی، مزایا، کاربردها، معیارهای انتخاب، و روندهای صنعت. ما همچنین توضیح می دهیم که چرا شرکت ها دوست دارندیین رونگدر حال تبدیل شدن به تامین کنندگان مهم در بازار جهانی فیوز هستند.

فهرست مطالب

• 1. فیوز پر سرعت بدنه مربعی چیست؟
• 2. چرا فیوزهای پرسرعت برای حفاظت نیمه هادی مورد نیاز است؟
• 3. ویژگی های کلیدی فیوزهای پرسرعت مربعی
• 4. فیوز پر سرعت بدنه مربعی چگونه کار می کند؟
• 5. برنامه های کاربردی معمولی
• 6. نمای کلی مشخصات فنی
• 7. فیوز بدنه مربعی در مقابل فیوز سنتی
• 8. نحوه انتخاب فیوز مناسب
• 9. نکات نصب و نگهداری
• 10. روندهای آینده در فناوری فیوز نیمه هادی
• سوالات متداول

1. فیوز پر سرعت بدنه مربعی چیست؟

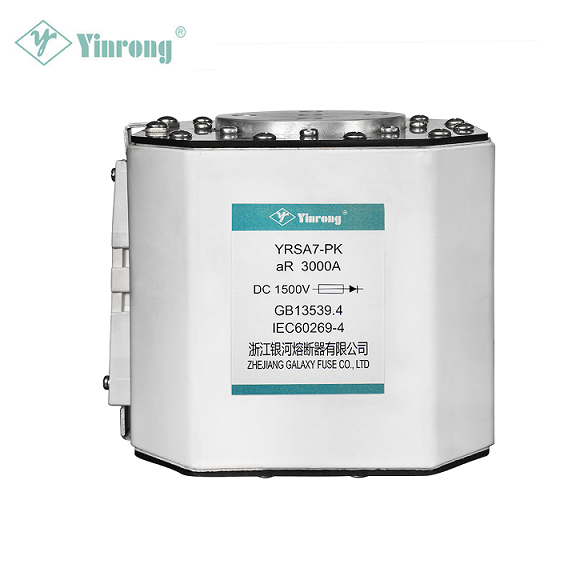

A فیوز پر سرعت بدنه مربعینوعی فیوز حفاظتی نیمه هادی است که برای قطع سریع جریان های خطا طراحی شده است. محفظه مربع شکل آن امکان نصب کارآمد در سیستم های قدرت را فراهم می کند و در عین حال اتلاف گرما و عملکرد الکتریکی عالی را حفظ می کند.

بر خلاف فیوزهای همه منظوره، فیوزهای نیمه هادی با سرعت بالا برای محافظت از قطعات الکترونیکی حساس مانند:

• ماژول های IGBT
• دیودهای برق
• تریستورهای SCR
• دستگاه های ماسفت
• مبدل های قدرت

این فیوزها طوری طراحی شده اند که انرژی خطا را به سرعت محدود کرده و تنش حرارتی اعمال شده بر دستگاه های نیمه هادی را به حداقل برسانند. با توجه به مشخصات صنعتی، فیوزهای پرسرعت با بدنه مربعی شکل می‌توانند جریان‌های بسیار بالا را قطع کنند در حالی که در عرض میلی‌ثانیه واکنش نشان می‌دهند.

2. چرا فیوزهای پرسرعت برای حفاظت نیمه هادی مورد نیاز است؟

اجزای نیمه هادی نسبت به شرایط جریان بیش از حد حساس هستند. حتی سنبله های کوچک می توانند فورا آنها را از بین ببرند.

فیوزهای سنتی برای محافظت موثر از این دستگاه ها بسیار کند واکنش نشان می دهند. بنابراین فیوزهای نیمه هادی با سرعت بالا با زمان پاسخ دهی بسیار سریع طراحی شده اند.

دلایل اصلی استفاده از فیوزهای پرسرعت

• قطع جریان خطا بسیار سریع
• حفاظت از ماژول های نیمه هادی گران قیمت
• کاهش آسیب حرارتی
• قابلیت اطمینان تجهیزات بهبود یافته
• جلوگیری از خرابی سیستم آبشاری

فیوزهای بدنه مربعی با سرعت بالا می‌توانند جریان‌های خطا را محدود کرده و قبل از اینکه دستگاه‌های نیمه‌رسانا از محدودیت‌های عملکرد ایمن خود فراتر روند، برق را قطع کنند.

3. ویژگی های کلیدی فیوزهای پرسرعت مربعی

فیوزهای پر سرعت بدنه مربعی دارای چندین مزیت فنی هستند که آنها را برای سیستم های الکتریکی با کارایی بالا ایده آل می کند.

ویژگی های مهم طراحی

• واکنش بسیار سریع
• ظرفیت وقفه بالا
• انتشار انرژی I²t کم
• طراحی بدنه مربعی فشرده
• چندین گزینه نصب
• نشانگرهای فیوز سوخته بصری

بسیاری از مدل ها از رتبه های ولتاژ تا 1500 ولت DC و ظرفیت جریان بالا برای سیستم های صنعتی پشتیبانی می کنند.

4. فیوز پر سرعت بدنه مربعی چگونه کار می کند؟

عملکرد یک فیوز پر سرعت با بدنه مربعی بر اساس ذوب کنترل شده عناصر فیوز طراحی شده خاص است.

اصل کار

1. جریان خطا رخ می دهد
2. عنصر فیوز به سرعت گرم می شود
3. این عنصر در عرض میلی ثانیه ذوب می شود
4. قوس شکل می گیرد و به سرعت خاموش می شود
5. مدار با خیال راحت قطع شده است

ساختار داخلی معمولاً شامل موارد زیر است:

• عناصر فیوز نقره ای
• پرکننده ماسه کوارتز
• مسکن سرامیکی
• پایانه های رسانایی بالا

این مواد به فیوز اجازه می‌دهند تا انرژی قوس را جذب و از بین ببرد در حالی که جریان جریان را محدود می‌کند.

5. برنامه های کاربردی معمولی

فیوزهای پر سرعت بدنه مربعی به طور گسترده در صنایعی که به دستگاه های الکترونیکی پرقدرت متکی هستند استفاده می شود.

برنامه های کاربردی رایج

• ایستگاه های شارژ خودروهای برقی
• اینورترهای فتوولتائیک خورشیدی
• سیستم های برق بادی
• سیستم های ذخیره انرژی باتری
• درایوهای موتور صنعتی
• منابع تغذیه یو پی اس
• سیستم های تبدیل برق

این فیوزها همچنین اغلب در درایوهای احیا کننده و سیستم های باس DC در تجهیزات اتوماسیون صنعتی استفاده می شوند.

6. نمای کلی مشخصات فنی

اندازه های مختلف بدنه و سبک های نصب به مهندسان اجازه می دهد تا فیوزهای بدنه مربعی را در طیف گسترده ای از سیستم های قدرت ادغام کنند.

7. فیوز بدنه مربعی در مقابل فیوز سنتی

8. نحوه انتخاب فیوز پر سرعت بدنه مربعی مناسب

انتخاب فیوز صحیح برای اطمینان از حفاظت مدار مناسب بسیار مهم است.

عوامل کلیدی انتخاب

• رتبه بندی ولتاژ
• رتبه بندی فعلی
• ظرفیت وقفه
• کلاس عملکرد فیوز (aR یا gR)
• شرایط خنک کننده
• روش نصب
• نوع تجهیزات

تولید کنندگان دوست دارندیین رونگبرگه های اطلاعاتی دقیق و پشتیبانی مهندسی را برای کمک به مشتریان در انتخاب فیوز مناسب برای برنامه خود ارائه دهید.

9. نکات نصب و نگهداری

نصب مناسب برای اطمینان از عملکرد بهینه فیوز ضروری است.

بهترین شیوه ها

• از گشتاور صحیح ترمینال های فیوز اطمینان حاصل کنید
• از نگهدارنده های فیوز سازگار استفاده کنید
• تهویه مناسب را حفظ کنید
• نشانگرهای فیوز را به طور منظم بررسی کنید
• فیوزها را با درجه های یکسان تعویض کنید

بازرسی معمول می تواند به تشخیص گرمای بیش از حد، شل شدن اتصالات یا آسیب محیطی کمک کند.

10. روندهای آینده در فناوری فیوز نیمه هادی

همانطور که الکترونیک قدرت همچنان در حال تکامل است، تقاضا برای حفاظت فیوز با کارایی بالا به سرعت در حال افزایش است.

روندهای نوظهور

• حفاظت DC ولتاژ بالاتر
• فن آوری های بهبود یافته سرکوب قوس
• طرح های فیوز فشرده
• ادغام با سیستم های نظارت هوشمند
• مواد مدیریت حرارتی بهتر

تولیدکنندگانی مانندیین رونگدر حال سرمایه‌گذاری در فناوری‌های فیوز پیشرفته برای پشتیبانی از برنامه‌های مدرن از جمله انرژی‌های تجدیدپذیر، زیرساخت‌های شارژ EV و شبکه‌های برق هوشمند هستند.

سوالات متداول

1. تفاوت بین کلاس فیوز aR و gR چیست؟

فیوزهای aR از اتصال کوتاه برای نیمه هادی ها محافظت می کنند، در حالی که فیوزهای gR هم حفاظت از اضافه بار و هم در برابر اتصال کوتاه را فراهم می کنند.

2. آیا فیوز معمولی می تواند جایگزین فیوز نیمه هادی پرسرعت شود؟

خیر. فیوزهای استاندارد خیلی کند هستند و ممکن است از اجزای نیمه هادی حساس محافظت نکنند.

3. چه صنایعی معمولاً از فیوزهای پر سرعت بدنه مربعی استفاده می کنند؟

صنایع شامل انرژی های تجدیدپذیر، وسایل نقلیه الکتریکی، اتوماسیون صنعتی و الکترونیک قدرت می باشد.

4. یک فیوز پرسرعت با چه سرعتی کار می کند؟

بیشتر فیوزهای نیمه هادی در عرض میلی ثانیه کار می کنند تا انرژی جریان خطا را محدود کنند.

5. عمر فیوزهای پرسرعت چقدر است؟

طول عمر آنها به شرایط عملیاتی بستگی دارد، اما با انتخاب و نصب مناسب می توانند سال ها دوام بیاورند.

نتیجه گیری

فیوزهای سرعت بالا با بدنه مربعی نقش حیاتی در حفاظت از سیستم های الکتریکی مدرن و دستگاه های نیمه هادی ایفا می کنند. واکنش فوق سریع، ظرفیت قطع بالا و طراحی قوی آنها را در صنایعی مانند انرژی های تجدیدپذیر، وسایل نقلیه الکتریکی و اتوماسیون صنعتی ضروری می کند.

اگر به دنبال راه حل های قابل اعتماد حفاظت از نیمه هادی هستید، تیم مهندسی دریین رونگمی تواند راهنمایی های حرفه ای و محصولات فیوز با کارایی بالا را متناسب با برنامه های شما ارائه دهد.

برای اطلاعات دقیق محصول، راه حل های سفارشی یا پشتیبانی فنی، لطفاًبا ما تماس بگیریدامروز و کشف کنید که چگونه فناوری فیوز پیشرفته می تواند ایمنی و قابلیت اطمینان سیستم های قدرت شما را بهبود بخشد.
