فیوز سریع در مقابل فیوز معمولی: تفاوت واقعی چیست؟

در طراحی سیستم الکترونیک قدرت، انتخاب فیوز به طور مستقیم حاشیه های ایمنی تجهیزات و اثربخشی حفاظت از خطا را تعیین می کند. هنگامی که با فیوزهای سریع الاثر در مقابل فیوزهای معمولی مواجه می شوند، بسیاری از مهندسان تنها بر اساس جریان و ولتاژ نامی، با نادیده گرفتن تفاوت های اساسی در علم مواد، مکانیسم های پاسخ و سناریوهای کاربردی، انتخاب های خشن انجام می دهند. این نظارت می تواند خطرات جدی در سیستم های ذخیره انرژی و انرژی جدید ایجاد کند.

این مقاله یک تجزیه و تحلیل سیستماتیک از تفاوت‌های اصلی بین فیوزهای سریع الاثر و فیوزهای معمولی - از طراحی سازه‌ای و مکانیزم‌های فیوزینگ گرفته تا مرزهای کاربرد - ارائه می‌کند تا به مهندسان در تصمیم‌گیری دقیق انتخاب کمک کند.

ساختار و مواد: از "سیم فلزی" تا "عنصر همجوشی دقیق"

عنصر همجوشی یک فیوز معمولی معمولاً از سیم فلزی به شکل هندسی ساخته شده است که ساختاری ساده و هزینه ساخت پایین دارد. منطق ادغام آن بر گرمای ژول تولید شده توسط خود جریان اضافه بار متکی است. هنگامی که انباشت گرما به نقطه ذوب می رسد، عنصر ذوب می شود و مدار را باز می کند. این طراحی آن را برای سناریوهایی مناسب می‌سازد که واکنش سریع در آن‌ها حیاتی نیست، مانند حفاظت از اضافه بار برای کابل‌ها و سیم‌ها.

با این حال، فیوز سریع الاثر، هم از نظر جنس و هم از نظر ساختار بهینه شده است. عنصر همجوشی آن از نقره خالص، مس با روکش نقره یا مس خالص ساخته شده است که به شکل یک نوار نازک مستطیل شکل با گردن‌های باریک با سوراخ دایره‌ای و نقاط لحیم کاری با نقطه ذوب پایین در مکان‌های خاص از پیش تعیین شده است. ابتکار این طراحی در این واقعیت نهفته است که وقتی اضافه بار یا جریان اتصال کوتاه چندگانه کم اتفاق می افتد، ابتدا نقطه لحیم کاری ذوب می شود و از طریق یک اثر متالورژیکی، قطع شدن سریع عنصر در گردن باریک شده را تسریع می کند و قطعی مدار در میکروثانیه تا میلی ثانیه حاصل می شود.

در اصل، فیوزهای معمولی به «انباشت گرمای طبیعی» متکی هستند، در حالی که فیوزهای سریع الاثر از طریق مهندسی سازه و مواد به «شکستن سریع فعال» دست می‌یابند – این اساسی‌ترین تفاوت بین این دو است.

سرعت پاسخگویی: فاصله میلی‌ثانیه در مقابل میکروثانیه

سرعت پاسخ شهودی ترین وجه تمایز بین دو نوع فیوز است.

برای فیوزهای معمولی، زمان فیوزینگ با مضرب جریان اضافه بار نسبت معکوس دارد: هرچه جریان بیشتر از مقدار نامی باشد، زمان فیوزینگ کوتاه‌تر می‌شود. برعکس، در مضرب های اضافه بار کمتر، زمان ذوب ممکن است به چند ثانیه یا حتی بیشتر افزایش یابد. این ویژگی "تاخیر زمانی" در حفاظت کابل قابل قبول است زیرا کابل ها دارای ظرفیت حرارتی مشخص و قابلیت اضافه بار کوتاه مدت هستند.

فیوزهای سریع الاثر کاملاً متفاوت عمل می کنند. به لطف مکانیسم "شتاب" نقاط لحیم کاری با نقطه ذوب پایین و اثر تمرکز چگالی جریان ساختار گردن باریک، فیوزهای سریع الاثر می توانند مدار را در عرض میلی ثانیه یا حتی میکروثانیه پاک کنند. این سرعت فوق‌العاده به‌خاطر خود دنبال نمی‌شود، بلکه برای حذف جریان خطا در محدوده زمانی که دستگاه‌های نیمه‌رسانا (مانند IGBT، ماسفت‌های SiC، و دیودهای یکسوکننده) می‌توانند تحمل کنند-تحمل حرارتی نیمه‌رسانا معمولاً فقط در حد میلی‌ثانیه است و فیوزهای معمولی نمی‌توانند این نیاز حفاظتی را برآورده کنند.

سناریوهای کاربردی: اهداف حفاظتی منطق انتخاب را تعریف می کنند

مرزهای کاربرد فیوزهای سریع و معمولی به طور طبیعی با ویژگی های پاسخ مربوطه آنها مشخص می شود.

فیوزهای معمولی عمدتاً برای محافظت در برابر اضافه بار و اتصال کوتاه کابل ها و سیم ها استفاده می شوند. کابل ها دارای اینرسی حرارتی خاص هستند. اضافه بارهای کوتاه مدت بلافاصله باعث آسیب عایق نمی شوند، بنابراین تأخیر خاصی در عملکرد فیوز مجاز است. این توضیح می دهد که چرا فیوزهای معمولی به طور گسترده در خطوط توزیع ساختمان و خطوط برق صنعتی مورد استفاده قرار می گیرند.

از طرف دیگر، فیوزهای سریع الاثر برای محافظت از دستگاه های قدرت نیمه هادی و مجموعه های یکسو کننده طراحی شده اند. در اینورترهای فتوولتائیک، ایستگاه‌های شارژ DC، و مبدل‌های ذخیره‌سازی انرژی (PCS)، ماژول‌های IGBT و SiC در برابر جریان اضافه بسیار آسیب‌پذیر هستند – هنگامی که یک اتصال کوتاه رخ می‌دهد، جریان باید در عرض صدها میکروثانیه پاک شود، در غیر این صورت دستگاه برای همیشه آسیب می‌بیند. فیوزهای سریع الاثر دقیقاً راه حلی برای این نیاز هستند.

به ویژه در سیستم های ذخیره انرژی (ESS)، استفاده از فیوزهای پرسرعت بسیار مهم است. جریان‌های اتصال کوتاه در خوشه‌های باتری دارای ولتاژ DC بالا، شدت جریان بالا و عدم عبور طبیعی از صفر هستند، که تقاضاهای سختگیرانه‌ای را برای ظرفیت قطع و عملکرد خاموش کردن قوس ایجاد می‌کند. فیوزهای DC با سرعت بالا برای ذخیره انرژی نه تنها باید پاسخ سریع ارائه دهند، بلکه باید به طور قابل اطمینانی قوس ها را بدون محدود کردن در شرایط DC با ولتاژ بالا خاموش کنند، در حالی که ظرفیت شکست کافی برای کنترل جریان های اتصال کوتاه بسیار بالا را که خوشه های باتری می توانند ارائه دهند، ارائه دهند.

طبقه بندی IEC: شکاف فنی بین aR و gG

از دیدگاه استانداردهای فیوز کمیسیون بین المللی الکتروتکنیکی (IEC)، تفاوت بین فیوزهای سریع و معمولی بیشتر کمی و استاندارد شده است.

فیوزهای معمولی معمولا درgGکلاس (حفاظت کابل با برد کامل) که حفاظت کامل از اضافه بار و اتصال کوتاه را ارائه می دهد اما با زمان کار نسبتا طولانی تر، مناسب برای توزیع عمومی و حفاظت کابل.

فیوزهای سریع الاثر متعلق بهaRکلاس (حفاظت نیمه هادی برد جزئی). فیوزهای aR به طور خاص برای حفاظت از دستگاه های نیمه هادی طراحی شده اند که دارای مقادیر I²t بسیار کم (انرژی عبور) و قابلیت محدود کردن جریان قوی هستند. آنها می توانند جریان خطا را در مراحل اولیه یک خطا قطع کنند و انرژی خطا را در توان مقاومت دستگاه های نیمه هادی محدود کنند. فیوزهای aR حفاظت اضافه بار کم چندگانه را انجام نمی دهند - این عملکرد به سیستم های کنترل یا کنتاکتورها اختصاص داده می شود و یک سلسله مراتب عملکردی واضح را تشکیل می دهد.

فیوز گلکسی: راه حل های فیوز پرسرعت برای ذخیره انرژی و انرژی جدید

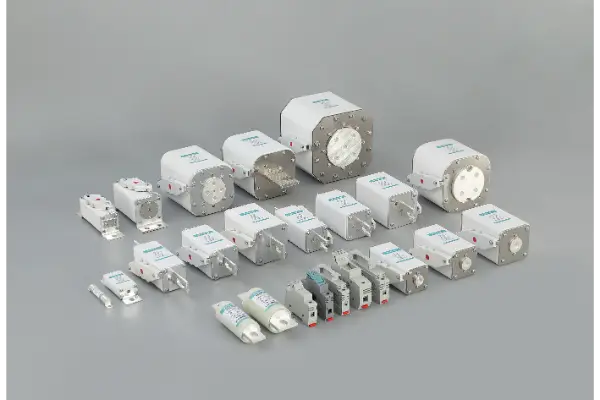

فیوز گلکسیدارای بیش از 40 سال تجربه در تحقیق و توسعه و ساخت فیوز، ایجاد تخصص فنی عمیق در بخش فیوزهای سریع الاثر. برای کاربردهای انرژی جدید مانند اینورترهای فتوولتائیک، ایستگاه های شارژ DC و مبدل های ذخیره انرژی، Galaxy Fuse طیف گسترده ای از فیوزهای پرسرعت با کارایی بالا را ارائه می دهد.

فیوزهای اختصاصی پرسرعت سیستم ذخیره انرژییک منطقه تمرکز کلیدی برای Galaxy Fuse هستند. سیستم‌های ذخیره‌سازی انرژی نسبت به کاربردهای صنعتی عمومی به فیوزها بسیار بیشتری نیاز دارند: ولتاژ DC تا 1500 ولت، جریان اتصال کوتاه به صدها کیلو آمپر، و نیاز به قطع کامل قوس و قابلیت اطمینان قطعی در محیط‌های بسته باتری. محصولات سری ذخیره‌سازی انرژی Galaxy Fuse از عناصر همجوشی نقره‌ای خالص و رسانه‌های خاموش‌کننده قوس شن کوارتز با خلوص بالا، همراه با طراحی‌های ساختاری بهینه‌سازی شده برای اطمینان از پاسخ در سطح میکروثانیه و قطعی قابل اعتماد در شرایط خطای شدید استفاده می‌کنند.

مزایای فنی اصلی:

●نقره خالص / عناصر مس با روکش نقره:نقطه ذوب پایین و رسانایی بالا پاسخ سریع را تضمین می کند

●ساختار گردنی بهینه شده:کنترل دقیق نقاط ذوب برای قطع قوس ثابت

● کوئنچ با شن و ماسه کوارتز با خلوص بالا:به سرعت انرژی قوس الکتریکی را جذب می کند و مانع از آن می شود

●گواهینامه کامل:محصولات با استانداردهای بین المللی IEC60269، GB13539 و سایر استانداردهای بین المللی، با چندین سری دارای گواهینامه های UL، TUV، و CE مطابقت دارند.

●پشتیبانی کامل از داده های فنی:منحنی های I²t اندازه گیری شده و منحنی های جریان قطع را ارائه می دهد و محاسبات هماهنگی حفاظت از سیستم را برای مهندسان تسهیل می کند.

نتیجه گیری

تفاوت بین فیوزهای سریع و معمولی بسیار فراتر از سطح سطح "سریع در مقابل آهسته" است. از انتخاب مواد و بهینه‌سازی ساختاری گرفته تا مکانیسم‌های پاسخ و طبقه‌بندی IEC، این دو فلسفه‌های حفاظتی کاملاً متفاوتی را نشان می‌دهند.

فیوزهای معمولی از "ظرفیت حرارتی" کابل ها محافظت می کنند. فیوزهای سریع الاثر از "پنجره شکننده" نیمه هادی ها محافظت می کنند. در بخش‌های ذخیره‌سازی انرژی و انرژی جدید که به سرعت در حال رشد است، درک و استفاده صحیح از ارزش منحصر به فرد فیوزهای سریع الاثر یک مهارت ضروری برای هر مهندس الکترونیک قدرت است.
