چگونه کنتاکتورهای DC و فیوزها با هم کار می کنند؟

I. تعریف عملکردی: معماری حفاظتی دولایه با نقش‌های کاملاً مشخص

کنتاکتور DC: یک سوئیچ اجرایی قابل کنترل

کنتاکتور DC یک دستگاه سوئیچینگ الکترومکانیکی است که مدارهای DC با قدرت بالا را تحت فرمان سیستم کنترل متصل و قطع می کند. عملکردهای اصلی آن در ایستگاه شارژ عبارتند از:

•کنترل شروع/توقف شارژ: بسته می شود تا مسیر شارژ را با دستور BMS یا کنترل کننده شارژ تعیین کند و پس از اتمام برای قطع شدن باز می شود.

•جداسازی اضطراری: هنگامی که سیستم شرایط غیرعادی مانند دمای بیش از حد، ولتاژ بیش از حد، یا خطاهای عایق را تشخیص دهد، هنگام دریافت دستورات، قطع برق کنترل شده را اجرا می کند.

•مدیریت پیش شارژ: با یک مقاومت پیش شارژ کار می کند تا جریان هجومی را قبل از روشن شدن مدار اصلی محدود کند و از خازن های باس محافظت کند.

فیوز DC: یک دستگاه حفاظت نهایی غیرفعال

فیوز یک عنصر محافظ یک بار مصرف است که به طور قابل اعتماد جریان های خطا را قبل از ایجاد آسیب غیر قابل برگشت قطع می کند. تفاوت های اساسی بین فیوزهای نیمه هادی با عملکرد سریع مورد استفاده در ایستگاه های شارژ DC و فیوزهای معمولی صنعتی عبارتند از:

•پاسخ در سطح میکروثانیه: بسیار سریعتر از ده ها میلی ثانیه مورد نیاز برای فعال سازی مکانیکی کنتاکتور.

•ویژگی محدود کننده فعلی: انرژی جریان خطا را در محدوده مقاومت دستگاه های برق پایین دست (IGBT/SiC) محدود می کند.

•قابلیت خاموش کردن قوس DC: قطعی قابل اعتماد در سیستم های 500 ولت تا 1500 ولت DC بدون خطر احتراق مجدد.

•خلاصه موقعیت یابی: کنتاکتور "دروازه ایمنی" کنترل شده است. فیوز "آخرین خط دفاع" ضروری است.

II. منطق مهندسی تطبیق هماهنگ

طراحی حفاظتی ایستگاه شارژ به دور از نصب دو دستگاه در یک محفظه است. رابطه هماهنگی آنها منطق فنی اصلی یک معماری حفاظتی لایه ای را تشکیل می دهد.

توپولوژی مدار قدرت معمولی

ورودی شبکه → ماژول AC/DC → گذرگاه DC → فیوز → کنتاکتور اصلی → کنتاکتور پیش شارژ + مقاومت → رابط خودرو

سلسله مراتب حفاظت و زمان پاسخ

حالت‌های شکست معمولی از هماهنگی ناهماهنگ

معیار اصلی طراحی: مقدار ورودی فیوز I²t باید به شدت کمتر از مقدار I²t مقاومت در برابر اتصال کوتاه کنتاکتور محافظت شده باشد.

III. پنج پارامتر فنی کلیدی برای تطبیق و انتخاب

1. ولتاژ نامی: DC-specific with ample margin

از آنجایی که جریان DC هیچ نقطه عبور طبیعی از صفر ندارد، خاموشی قوس بسیار دشوارتر از سیستم های AC است. بنابراین، منطق انتخاب برای دستگاه های خاص DC اساساً با دستگاه های AC متفاوت است.

اصل انتخاب: ولتاژ نامی فیوز و کنتاکتور باید ≥ حداکثر ولتاژ باس DC سیستم باشد.

• پلت فرم شارژ 800 ولت ← 1000 ولت DC یا رتبه بالاتر توصیه شده

• سیستم ذخیره انرژی 1500 ولت ← باید 1500 ولت DC یا بالاتر را انتخاب کنید

هشدار مهندسی: جایگزینی محصولات دارای رتبه AC برای دستگاه های خاص DC را اکیدا ممنوع کنید. عدم خاموش کردن مؤثر قوس در هنگام قطع خطا می تواند منجر به عواقب فاجعه بار شود.

2. جریان نامی: حاشیه برای کنتاکتورها، محاسبه I²t برای فیوزها

کنتاکتور DC:

• امتیاز جریان پیوسته باید از حداکثر جریان خروجی ایستگاه شارژ تجاوز کند.

•عامل تجربه مهندسی: انتخاب پیشنهادی تقریباً 1.2×.

فیوز DC:

•انتخاب نباید صرفا بر اساس جریان نامی باشد. I²t و ظرفیت شکست باید به طور جامع ارزیابی شوند.

• ذوب فیوز I²t باید کمتر از مقاومت I²t ماژول نیمه هادی محافظت شده (IGBT/SiC) باشد.

•عامل تجربه مهندسی: انتخاب پیشنهادی تقریباً 1.5×.

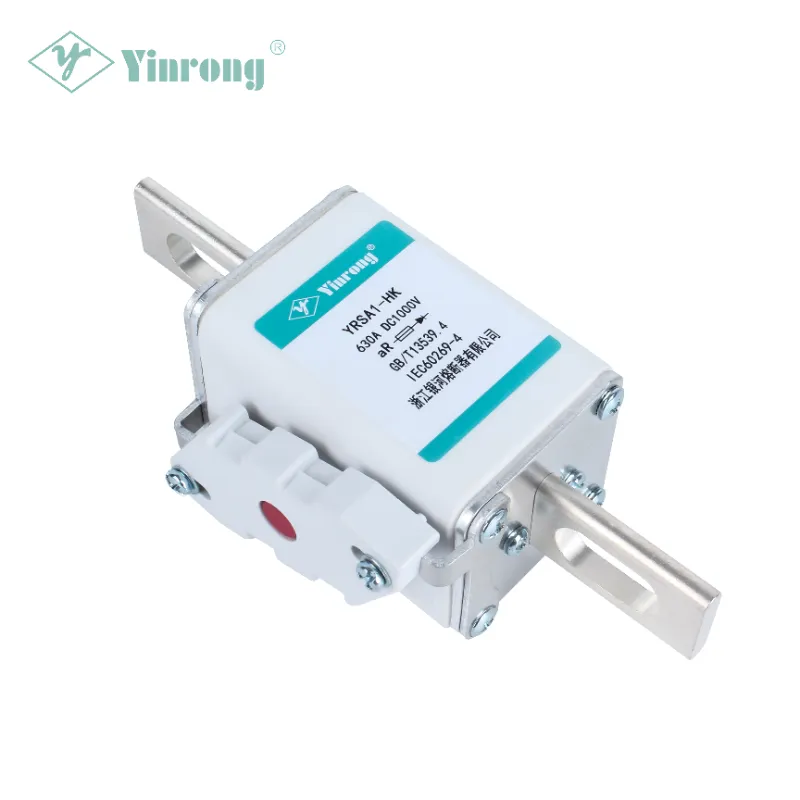

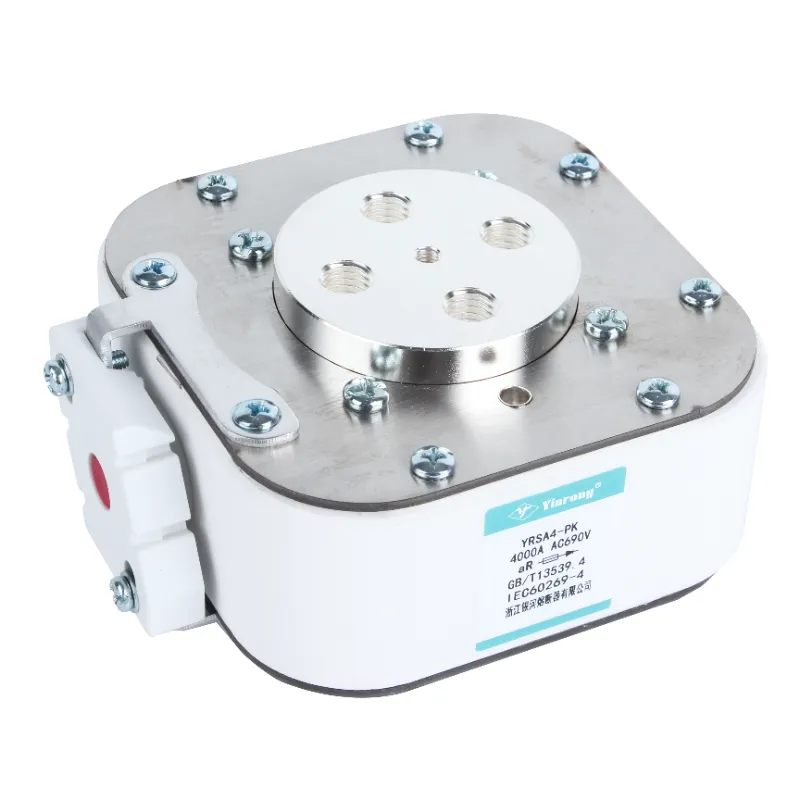

سری YRSA از ژجیانگ کهکشان فیوز ولتاژهای نامی از 690 ولت تا 1500 ولت و جریان های نامی از 10 آمپر تا 3000 آمپر را پوشش می دهد، دارای عناصر فیوز با سطح مقطع متغیر با روکش نقره یا نقره خالص، که در آلومینا با استحکام بالا با لوله های شن و ماسه آلی و سرامیکی ذوب شده است. متوسط

3. هماهنگی I²t: پارامتر اصلی طراحی تطبیق

I²t (آمپر مربع ثانیه) مهمترین شاخص کمی در انتخاب تطبیق فیوز و کنتاکتور است.

روابط محدودیت انتخاب:

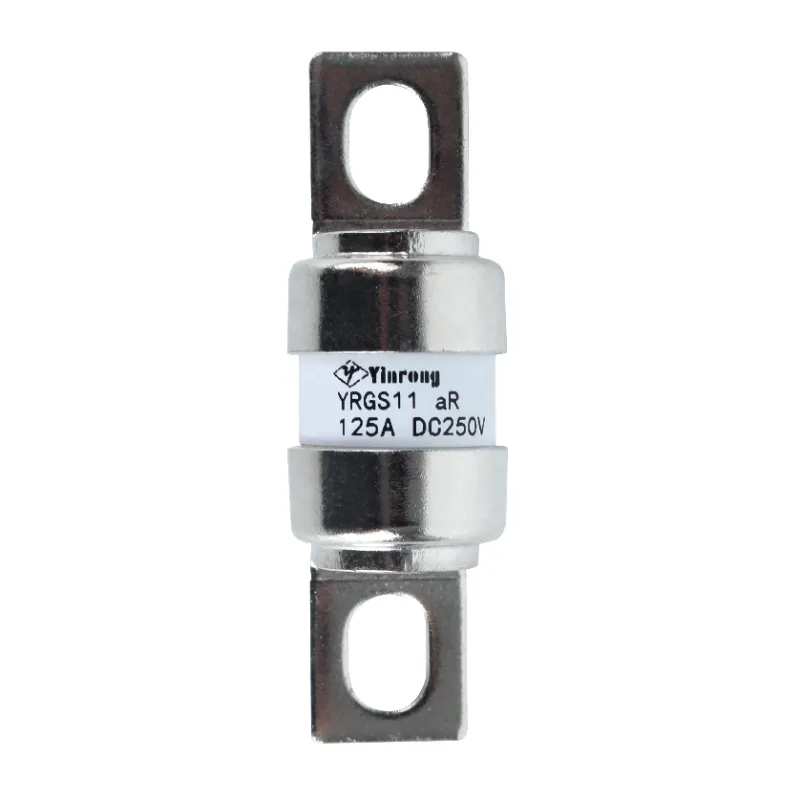

سری فیوزهای سریع الاثر Galaxy Fuse دارای مقادیر I²t کم، قابلیت محدود کننده جریان قوی و ظرفیت شکست بالا هستند که آنها را برای حفاظت در برابر اتصال کوتاه دستگاه های نیمه هادی و تجهیزات کامل مناسب می کند.

4. هماهنگی انتخابی زمان-جریان

در یک معماری حفاظتی چند سطحی، دستگاه حفاظتی نزدیک به نقطه عیب باید ابتدا کار کند.

5. دمای محیط و کاهش نرخ

ایستگاه‌های شارژ در طیف وسیعی از محیط‌ها مستقر می‌شوند و نیازمندی‌های مهندسی از دمای پایین ۴۰- درجه سانتی‌گراد تا دمای بالا ۸۵+ درجه سانتی‌گراد است. هم فیوزها و هم کنتاکتورها باید با توجه به دمای واقعی محیط دارای ظرفیت کمتری باشند.

IV. فیوز Galaxy: انتخاب حرفه ای برای محافظت از ایستگاه شارژ DC

در سال 1980 تاسیس شد،شرکت فیوز کهکشان ژجیانگ، با مسئولیت محدود یک شرکت فیوز حرفه ای است که تحقیق و توسعه، آزمایش، ساخت، فروش و واردات/صادرات را ادغام می کند. به عنوان یک شرکت کلیدی تحت وزارت ماشین سازی سابق و تولید کننده پیشرو فیوز در چین، محصولات اصلی این شرکت فیوزهای DC فتوولتائیک، فیوزهای خودروهای انرژی جدید و فیوزهای ایستگاه شارژ را پوشش می دهد. محصولات مطابق با استانداردهای IEC 60269، GB/T 13539.4 و سایر استانداردهای بین المللی و داخلی هستند و به بیش از 80 کشور و منطقه از جمله اروپا، آمریکا، آسیای جنوب شرقی و خاورمیانه صادر می شوند.

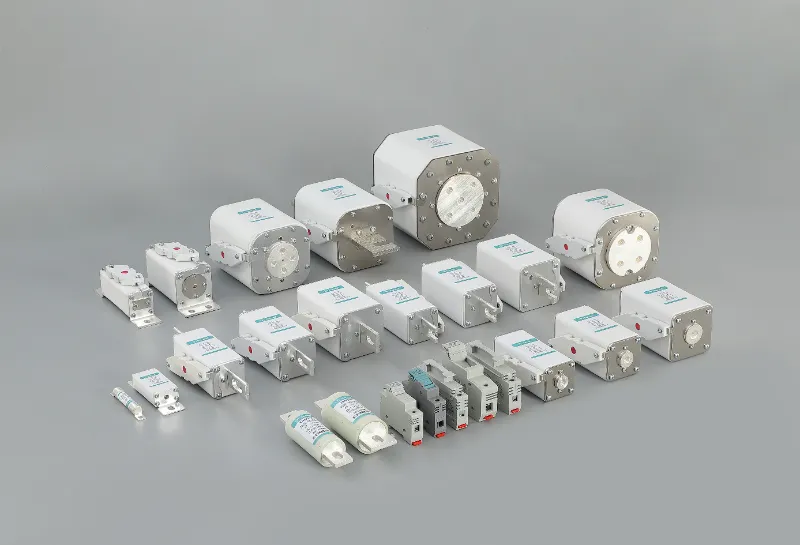

سری محصولات DC Protection توصیه شده برای ایستگاه های شارژ

مزایای فنی اصلی Galaxy Fuse

•گواهینامه های بین المللی سری کامل: چندین سری گواهینامه های TÜV، UL، CE و CQC را گذرانده اند. سیستم های مدیریت استانداردهای IATF 16949، ISO 9001، ISO 14001 و ISO 45001 را پوشش می دهند.

•راه حل های هماهنگی بالغ: تجربه هماهنگی مهندسی گسترده با کنتاکتورهای جریان اصلی DC و راه حل های انتخاب بالغ.

•پشتیبانی کامل از داده های فنی: منحنی های I²t اندازه گیری شده و منحنی های جریان قطع را برای تسهیل محاسبات هماهنگی دقیق با کنتاکتورها فراهم می کند.

•انباشت فنی عمیق: دارای بیش از 48 پتنت مدل کاربردی و اختراع برای تولید محصولات فیوز است و در سال 2017 به عنوان یک شرکت ملی فناوری پیشرفته شناخته شد.

•مشارکت استاندارد صنعت: محصولات با GB/T 13539.4، IEC 60269 و چندین استاندارد بین المللی و داخلی دیگر مطابقت دارند.

V. نتیجه گیری

تطابق کنتاکتورها و فیوزها در ایستگاه های شارژ DC را می توان از نظر فنی به صورت زیر خلاصه کرد: لایه بندی عملکردی، هماهنگی زمان بندی، و در هم تنیدگی پارامترها.

• فیوز برای اطمینان از ایمنی IGBT/SiC و سایر نیمه هادی های قدرت، قطع جریان اتصال کوتاه در سطح میکروثانیه را انجام می دهد.

•کنتاکتور مسئول مدیریت سوئیچینگ کنترل شده، اجرای دستورات شروع/توقف معمولی و جداسازی اضطراری است.

• این دو به عنوان افزونگی پشتیبان متقابل عمل می کنند و یک مانع ایمنی دوگانه را تشکیل می دهند.

هنگامی که به درستی تطبیق داده شود، هر یک وظایف خود را با دفاع لایه ای انجام می دهد. در صورت عدم تطابق، پیامدهای آن از شکست حفاظتی تا فرسودگی تجهیزات متغیر است.

Galaxy Fuse با بیش از 40 سال وقف به تحقیق و توسعه و ساخت فیوزهای باکیفیت، متعهد به ارائه راه‌حل‌های حفاظت مدار ایمن و مطمئن برای ایستگاه‌های شارژ DC است.

برای پشتیبانی فنی در مورد انتخاب فیوز برای سیستم های حفاظتی ایستگاه شارژ DC یا هماهنگی با کنتاکتورها، لطفاًبا تیم فنی Galaxy Fuse تماس بگیرید.
